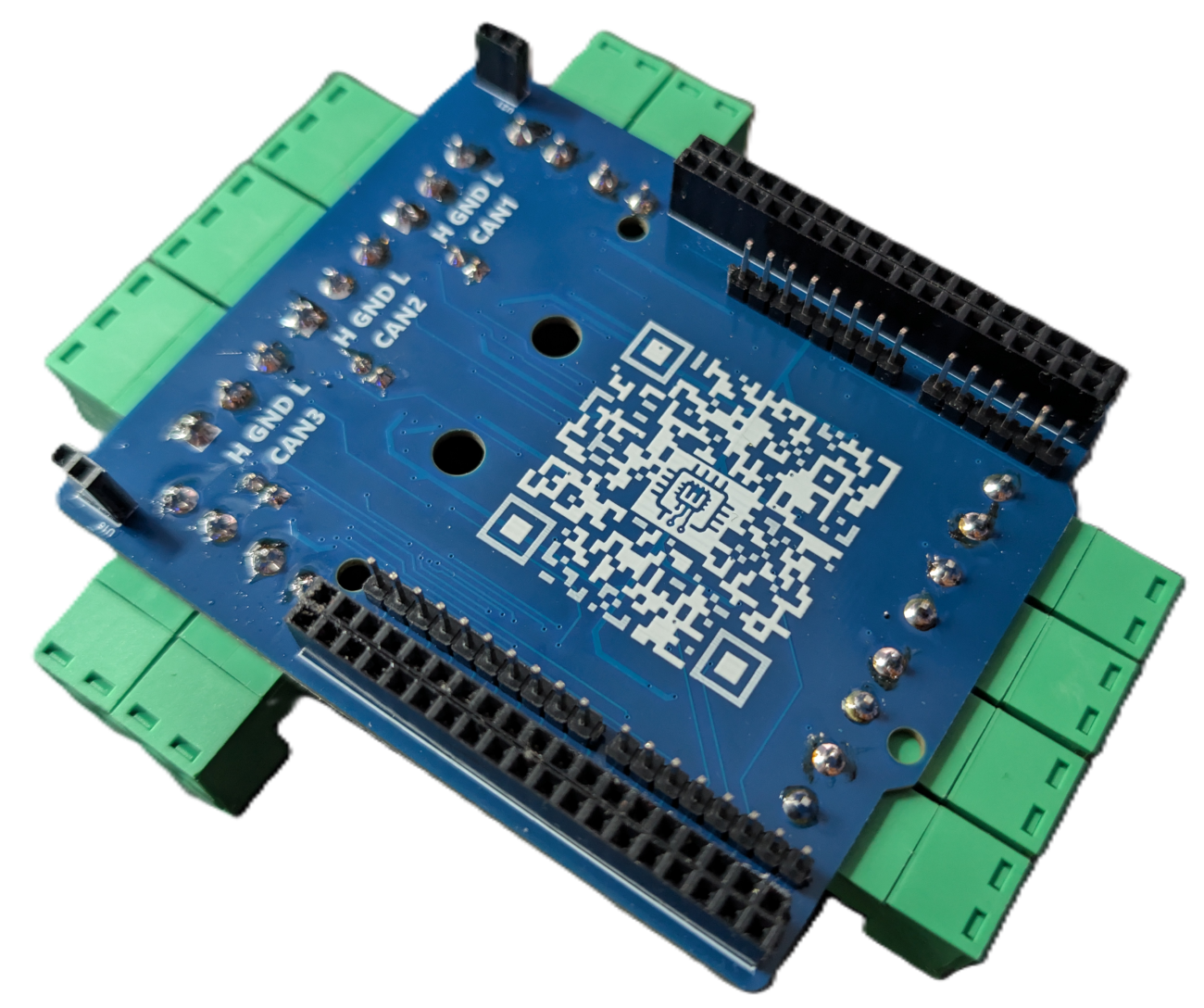

Nakładka CAN-FD do Nucleo G474RE (STM32G474)
Profesjonalna nakładka rozszerzająca funkcjonalność zestawu STM32 Nucleo G474 o interfejsy przemysłowe i motoryzacyjne. Idealna do projektów automotive, systemów sterowania, testów magistrali CAN-FD oraz aplikacji przemysłowych wymagających niezawodnej komunikacji i pracy z sygnałami 12 V.
UWAGA! Film dotyczy pierwszej wersji oprogramowania, aktualna instrukcja znajduje się tutaj
🔧 Najważniejsze cechy produktu
🚌 3× sprzętowy CAN-FD High-Speed
-
Trzy niezależne interfejsy CAN-FD High-Speed
-
Obsługa klasycznego CAN 2.0 oraz CAN-FD
-
Transceivery o wysokiej odporności EMC
-
Prędkości do 8 Mbit/s (FD Data Phase)
-
Możliwość pracy jako węzeł, gateway lub analizator magistrali
⚡ 4× wejście 12 V
-
Wejścia przystosowane do pracy z instalacją 12 V
-
Możliwość wykrywania stanów logicznych z systemów automotive
-
Idealne do testowania sygnałów zapłonu, czujników i sterowników
🔌 4× wyjście przekaźnikowe
-
Wyjścia przekaźnikowe do sterowania obciążeniami
-
Izolacja galwaniczna części wykonawczej
-
Możliwość sterowania urządzeniami 12 V
-
Przystosowane do zastosowań przemysłowych i laboratoryjnych
📚 Pełna dokumentacja techniczna
W zestawie dostępna jest kompletna dokumentacja:
-
Schemat elektryczny
-
Opis pinów i mapowanie sygnałów
- Model 3D nakładki
🎯 Zastosowania
-
Systemy automotive (body control, gateway, testery)
-
Symulatory ECU
-
Rejestratory CAN
-
Sterowniki przemysłowe
-
Systemy automatyki
-
Projekty badawczo-rozwojowe
✅ Kompatybilność
-
STM32 Nucleo G474 (STM32G474RE)
-
STM32CubeIDE / VSCode
-
HAL / LL
-
FreeRTOS (opcjonalnie)
Dlaczego warto?
✔ 3 niezależne CAN-FD na jednej płytce
✔ Gotowa platforma do testów automotive
✔ Wejścia i wyjścia 12 V w standardzie przemysłowym
✔ Profesjonalna dokumentacja i przykłady
✔ Szybkie wdrożenie projektu
Jeśli tworzysz system komunikacji CAN-FD, testujesz sieci automotive lub budujesz własny sterownik — ta nakładka znacząco przyspieszy Twoją pracę.
Przyporządkowanie pinów:
- CAN1_LD1 – PA7
- CAN1_LD2 – PC12
- CAN1_STDBY – PC7
- CAN2_LD1 – PA5
- CAN2_LD2 – PA6
- CAN2_STDBY – PB6
- CAN3_LD1 – PB9
- CAN3_LD2 – PC6
- CAN3_STDBY – PB11
- I1 – PC10
- I2 – PC11
- I3 – PC8
- I4 – PC9
- LD_BUSY – PC2
- LD_RDY – PC1
- Q1 – PC3
- Q2 – PC0
- Q3 – PA10
- Q4 – PB3
- SW1 – PB0
- SW2 – PB7
- SW3 – PB5
- SW4 – PB1
- SW5 – PA9
- SW6 – PB2
W zestawie:
- Płytka PCB z przylutowanymi elementami SMD – 1 szt.
- Złącze śrubowe rozłączalne 2PIN – 8 szt.
- Złącze śrubowe rozłaczalne 3PIN – 3 szt.
- Zworka goldpin – 3 szt.
- Złącze goldpin żeńskie 2PIN – 2 szt.
- Złącze goldpin męskie 2PIN – 5 szt.
- Złącze goldpin męskie 8PIN – 2 szt.
- Złącze goldpin męskie 6PIN – 1 szt.
- Złącze goldpin męskie 10Pin – 1 szt.
- Złącze goldpin żeńskie 2x19Pin* – 2 szt.
*W zależności od dostępności, złącze jest wysyłane jako zestaw 2x10Pin +2x9Pin. Na złączu naniesiono białe oznaczenie – należy komplet złącz umieścić tym oznaczeniem do siebie.
Załączniki:
-
Nucleo G474:
-
Wersja 1.1:
-
Wersja 1.2:
- Lista zmian:
- Zmniejszenie jasności świecenia LED przy załączonych przekaźnikach
- Przenumerowanie nazw elementów
- Schemat PDF
- Pliki 3D
- Lista zmian:
-
Wspólne
- CAN_HAT_CubeMX_project – przykładowy projekt CubeMX1 ze skonfigurowanymi pinami
Gwarancja 24 miesiące
